Превращение старого огнетушителя в функциональный мини-холодильник — это увлекательный проект, который сочетает в себе творчество и базовые инженерные навыки. В результате вы получите стильный и необычный контейнер для охлаждения напитков в жаркий день. Важно помнить, что после переделки устройство больше не сможет выполнять свою первоначальную функцию пожаротушения.
Что вам понадобится
Для реализации этого проекта необходимо подготовить следующие материалы и инструменты. Многие компоненты, такие как элемент Пельтье или радиаторы, можно найти в специализированных магазинах для радиолюбителей и мастеров.
Материалы:

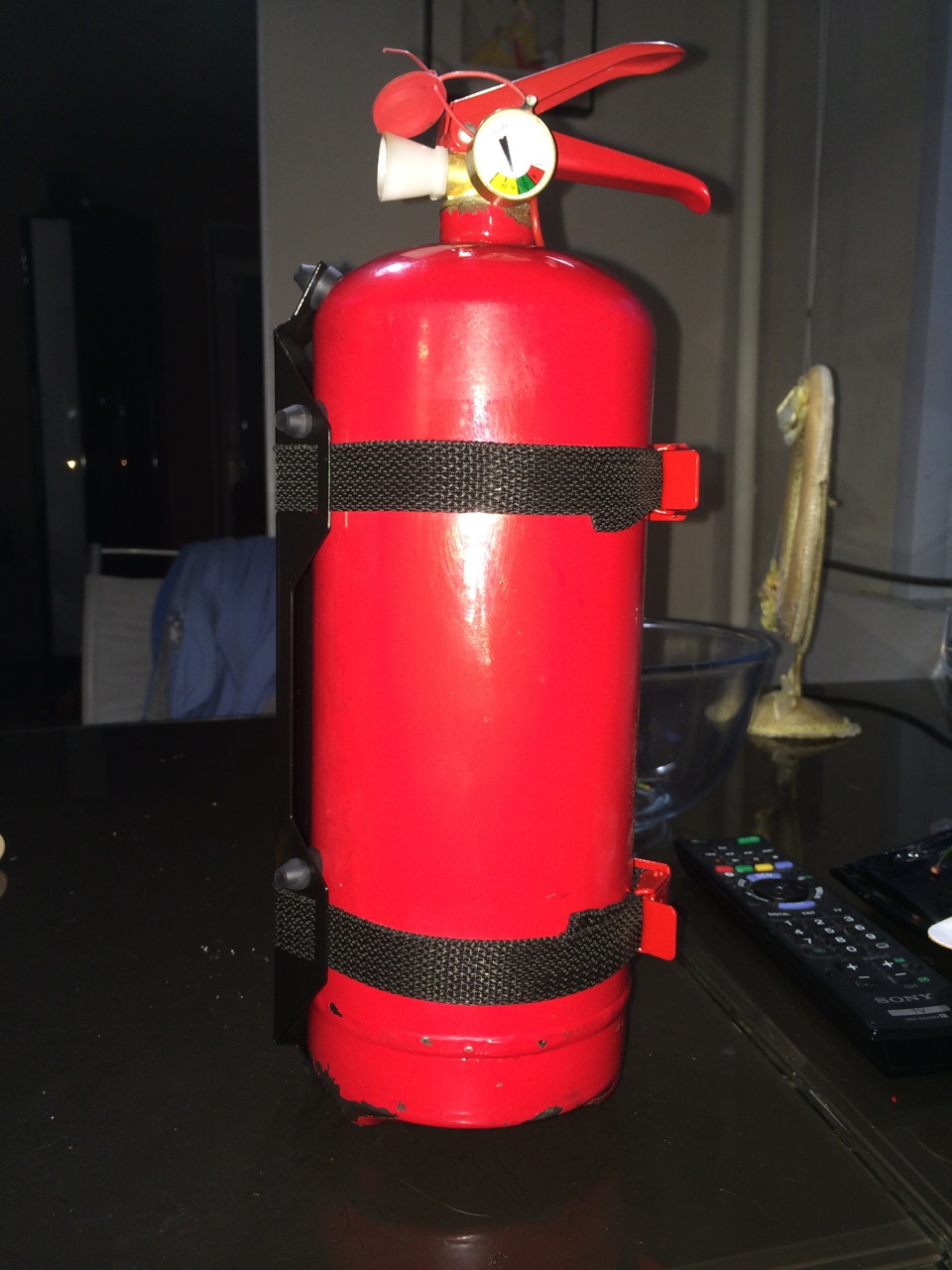

1. Пустой огнетушитель (основа конструкции)
2. Резисторы на 22 Ома (6 шт.)
3. Электрические провода
4. Тонкая фанера (например, берёзовая)
5. Прямоугольный деревянный брусок для опоры
6. Изолента
7. Радиаторы для охлаждения (2 шт.)
8. Кулер от компьютерного процессора (вентилятор)
9. Термоэлектрический модуль Пельтье (основа системы охлаждения)
10. Термопаста для улучшения теплопроводности
11. Блок питания на 9 Вольт
12. Теплоизоляционный материал (например, на основе стекловолокна)
13. Тонкая ткань для внутренней отделки
14. Петли для двери
15. Защёлка или замок для двери
Инструменты:
1. Угловая шлифовальная машина (болгарка) с отрезным диском
2. Клеевой пистолет с термоклеем
3. Ножовка по металлу или электролобзик
4. Электродрель с набором свёрл
5. Струбцина для фиксации заготовки
Подготовка огнетушителя
Первый и очень важный этап — тщательная очистка огнетушителя. Аккуратно открутите запорную головку и слейте остатки огнетушащего вещества в плотный пластиковый пакет. Пакет необходимо надёжно завязать и утилизировать в соответствии с местными правилами. После этого несколько раз промойте внутреннюю полость баллона водой. Не стремитесь идеально отполировать внутренние стенки, так как в дальнейшем они будут покрыты слоем теплоизоляции.
Формирование корпуса холодильника
Это самый трудоёмкий этап работы. Надёжно зафиксируйте огнетушитель так, чтобы его дно было обращено вверх. С помощью болгарки аккуратно прорежьте металл по линии, где цилиндрическая часть переходит в сферическое дно. Будьте готовы к тому, что металл в этой зоне достаточно толстый, а режущему диску может быть сложно работать на изгибе. После того как большая часть периметра будет прорезана, можно аккуратно выбить круглое дно молотком, чтобы ускорить процесс.
Создание и установка дверцы
Следующий шаг — вырезание дверцы. Этот процесс пройдёт быстрее, чем предыдущий. Наметьте и вырежьте прямоугольный проём, отступив примерно 2.5 см (дюйм) от нижнего края и до того места, где корпус начинает закругляться. Боковой разрез должен охватывать примерно треть окружности корпуса (около 160 градусов). На этом этапе не используйте молоток, чтобы не деформировать будущую дверцу.
Чтобы петли и защёлка плотно прилегали к изогнутой поверхности огнетушителя, аккуратно согните их с помощью плоскогубцев, повторяя радиус кривизны. Определите место для петель на одной стороне дверцы, отметьте и просверлите первые два отверстия. Начинайте сверление с малого диаметра, постепенно увеличивая его, пока отверстие не совпадёт с размером крепёжного элемента петли. Установите заклёпки и надёжно зафиксируйте петлю. Аналогичным образом установите защёлку на противоположной стороне дверцы. Она будет выполнять двойную функцию: служить ручкой для открывания и фиксатором в закрытом состоянии.
Теплоизоляция и внутренняя отделка
ВНИМАНИЕ: Многие виды утеплителя содержат стекловолокно. Работайте с ними крайне осторожно, используя защитные очки, респиратор и перчатки.
После принятия мер безопасности процесс изоляции не представляет сложности. По периметру дверного проёма наклейте уплотнительную поролоновую ленту, чтобы обеспечить герметичность при закрывании. Затем измерьте внутренние поверхности, которые необходимо утеплить, вырежьте куски изоляционного материала и закрепите их с помощью клея (термоклей или другой прочный адгезив, кроме клея-карандаша).
Как упоминалось ранее, с изоляцией на основе стекловолокна лучше не контактировать. Поэтому поверх утеплителя рекомендуется наклеить слой тонкой ткани. Для этой задачи оптимально подходит термоклей. После того как вся изоляция будет полностью закрыта тканью, можно снять средства индивидуальной защиты.
Сборка и установка системы охлаждения
Соберите охлаждающий модуль. Если у вас нет готового блока, сделайте его самостоятельно. Возьмите элемент Пельтье и с помощью термопасты закрепите радиаторы с обеих его сторон. На радиатор, который будет находиться с «горячей» стороны модуля, установите вентилятор (чтобы определить стороны, можно кратковременно подать на элемент Пельтье напряжение около 6 В и проверить, какая из сторон нагревается). Попробуйте вставить радиатор с «холодной» стороны в нижнее отверстие огнетушителя, вырезанное ранее. Если он не помещается, аккуратно подкорректируйте размеры радиатора с помощью болгарки.
Электрическая схема и питание
Этот шаг зависит от электрических характеристик ваших компонентов. В данном примере вентилятор рассчитан на 12 В, а элемент Пельтье — на 6 В. Для понижения напряжения для элемента Пельтье была собрана схема из шести параллельно соединённых резисторов на 22 Ома. Затем модуль Пельтье с этой схемой и вентилятор были подключены параллельно к общему блоку питания на 9 В.
Важно: Если ваши компоненты требуют других напряжений, не копируйте эту схему слепо, иначе вы рискуете их повредить. Если вы не уверены в расчётах, поищите специализированные руководства по созданию схем питания для элементов Пельтье. Всегда соблюдайте правила электробезопасности: не подавайте питание на незавершённую схему и тщательно изолируйте все оголённые контакты и соединения изолентой.
Финальный штрих: корпус для электроники
Чтобы скрыть провода и блок охлаждения, можно изготовить декоративный короб из тонкой фанеры и деревянного бруска-основания. Детали выпиливаются лобзиком и скрепляются термоклеем. Дизайн этого кожуха может быть любым на ваш вкус, или вы можете вовсе отказаться от него. Главное — не забудьте предусмотреть в нижней части короба вентиляционные отверстия, чтобы горячий воздух от радиатора мог свободно выходить наружу.
