Создание самодельной ветряной турбины: подробное руководство

Источник: www.newphysicist.com

DIY ветряная турбина: от идеи до реализации

Приветствую всех энтузиастов альтернативной энергетики! Я автор канала "Новый физик" и хочу поделиться отличной новостью. Видеоинструкция "Как сделать ветротурбину", которую я опубликовал на YouTube около двух месяцев назад, набрала уже более миллиона просмотров. Огромное спасибо за ваши отзывы и активную поддержку. Многие зрители отметили, что этот материал оказался крайне полезным для тех, кто планирует построить собственную ветряную установку. Также поступили пожелания добавить к видео более подробное текстовое объяснение. Что ж, я прислушался к вашим просьбам! Ниже вы найдете не только само видео, но и детальную текстовую инструкцию.

Из чего состоит ветрогенератор: ключевые компоненты

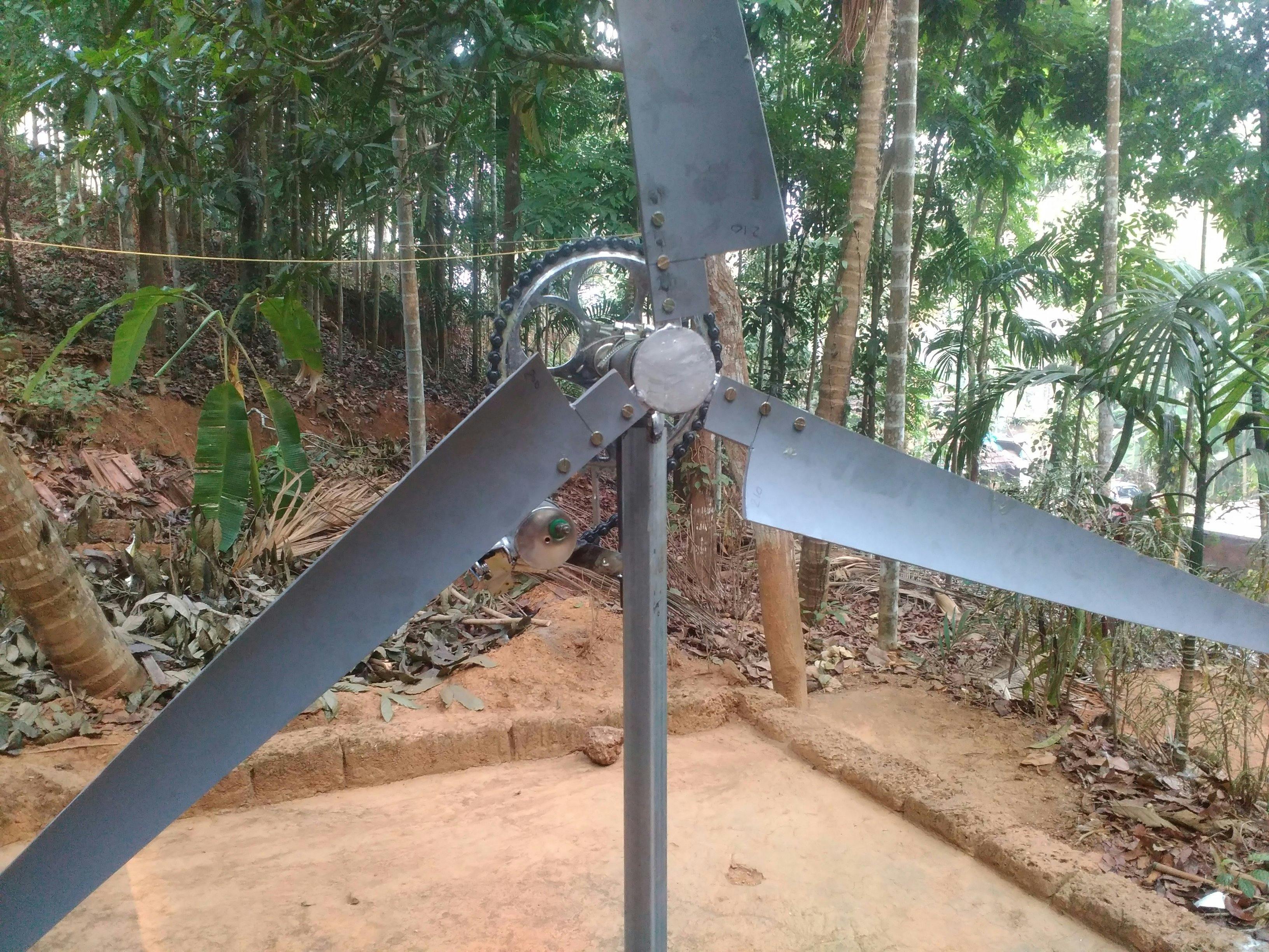

На изображении представлена готовая самодельная ветровая турбина. Давайте разберемся, как она устроена и как ее можно повторить. Конструкция классической ветряной турбины с горизонтальной осью включает в себя четыре основных модуля:

1. Пропеллер (ротор): отвечает за захват кинетической энергии ветра и преобразование ее во вращательное движение.
2. Генераторный узел (динамо и редуктор): преобразует механическое вращение от пропеллера в электрический ток.
3. Хвостовая часть (флюгер): ключевой элемент системы ориентации (рыскания). Она автоматически разворачивает турбину навстречу ветру при изменении его направления, что критически важно для эффективности.
4. Башня (основание или мачта): поднимает рабочие компоненты на необходимую высоту, где ветровой поток более стабилен и силен.

Пошаговая инструкция по сборке

1. Изготовление лопастей пропеллера

Работу начинаем с создания сердца турбины — пропеллера.

• Материал: вам понадобится отрезок ПВХ-трубы длиной 60 см, диаметром 6 дюймов (около 15 см) и толщиной стенки 4 мм.
• Раскрой: из этой трубы необходимо вырезать три заготовки для лопастей. Используя угловую шлифовальную машину ("болгарку"), придайте им необходимую аэродинамическую форму. Внимание! Работа с электроинструментом требует строгого соблюдения техники безопасности. Всегда используйте защитный кожух на инструменте, а для себя — защитные очки. На каждой лопасти нужно просверлить два монтажных отверстия для крепления к ступице.
• Изготовление ступицы: этот этап требует базовых навыков сварки. Возьмите стальную шайбу диаметром 2 дюйма (около 5 см). В ее центр приварите шестигранную гайку. Затем по окружности шайбы, с шагом в 120 градусов, приварите три Г-образных стальных зажима, которые будут удерживать лопасти. Не забывайте использовать сварочную маску со светофильтром для защиты зрения.
• Сборка: после остывания и зачистки сварных швов прикрутите все три лопасти к зажимам на ступице.

2. Создание поворотного основания (узла рыскания)

Чтобы турбина всегда была направлена на ветер, нужен подвижный узел.

• Ось вращения: возьмите короткий отрезок стальной трубы. На его концы закрепите два шарикоподшипника диаметром 2 дюйма. Для фиксации можно использовать стопорные кольца или другие доступные методы (я использовал метчик для нарезки резьбы и гайки — "M печать").
• Платформа для компонентов: возьмите велосипедную каретку ("колесо Джонсона") и удалите с нее пластиковые элементы. Металлическую часть приварите к концу вертикальной стойки из трубы. К этой же стойке приварите Г-образный кронштейн и хомут. Эта конструкция станет основой для крепления редуктора, генератора и хвоста.

3. Изготовление хвостового стабилизатора

Хвост — это "руль" вашей турбины. Он создает парусность, благодаря которой пропеллер автоматически разворачивается против ветра, обеспечивая максимальную эффективность.

• Материал: идеально подойдет лист алюминия — он легкий и устойчивый к коррозии.
• Изготовление: вырежьте из листа пластину нужного размера и формы (трапециевидная или треугольная форма работает хорошо). Края обработайте, чтобы не было заусенцев. Готовый хвост закрепите на задней части платформы, противоположной пропеллеру.

4. Сборка генераторного узла и финальная сборка

Теперь нужно объединить механику и электрику.

• Генератор: для маломасштабной системы можно использовать велосипедное динамо. Интересный лайфхак: старые динамо-машины зачастую эффективнее новых. Учтите, что стандартное велосипедное динамо вырабатывает переменный ток (AC). Для зарядки аккумуляторов удобнее использовать генератор постоянного тока (DC), но в качестве стартового варианта подойдет и AC. Я использовал недорогой динамо на 12В.
• Редуктор: чтобы увеличить обороты на валу генератора, используйте цепную или ременную передачу от велосипедных звездочек. Возьмите звездочку от заднего колеса и закрепите ее на валу пропеллера, а малую звездочку — на валу динамо. Наденьте и натяните велосипедную цепь.
• Финальная сборка: последовательно соберите все компоненты на поворотной платформе. Критически важно обеспечить соосность всех звездочек и надежное натяжение цепи. Подключите выходные провода от динамо к клеммам для подключения нагрузки (например, к аккумулятору через выпрямитель, если динамо AC).

Важнейшее правило: безопасность превыше всего

Еще раз акцентирую внимание на безопасности. Если у вас нет опыта работы со сварочным аппаратом или углошлифовальной машиной, лучше обратиться к профессионалам или опытному другу. Дети не должны выполнять эти работы. Всегда используйте полный комплект СИЗ: защитные очки, маску, перчатки, плотную одежду. Мои два года опыта в сварочных работах научили меня, что экономия на безопасности — это самая большая ошибка.

Запуск и тестирование

Ваша ветряная турбина с горизонтальной осью готова! Для первого теста установите ее на открытом месте, где дует устойчивый ветер, или даже перед мощным вентилятором. Если все собрано правильно, лопасти начнут вращаться, а на выходе появится напряжение. Такую установку можно использовать для подзарядки небольших аккумуляторов, питания светодиодного освещения или, с помощью дополнительной электроники, даже смартфона.

Для наглядности всех этапов сборки, особенно соединения механических частей, обязательно посмотрите подробное видеоинструкцию ниже. В ней я детально показываю каждый шаг.

Видео: "Как сделать ветротурбину своими руками"

Удачи в ваших экспериментах с возобновляемой энергией! Если руководство было полезным, поддержите канал лайком и подпиской. До новых встреч в следующих проектах!
